actividad

Pla inclinat, tascó i cargol

El pla inclinat és una rampa que serveix per elevar càrregues fent menys esforços.
                     F·b=R·a




El tascó és un pla inclinat doble en el qual lla força que s'aplica perpendicular a la base es transmet multiplicada a les cares del tascó. La força augmenta més quan les cares tenen més longitud i la base menys.



El cargol és un pla inclinat, però enrotllat sobre un cilindre. Quan s'aplica pressió i es cargola, es multiplica la força aplicada. Cada filet de la rosca fa de tascó, introduint-se en el material amb poc esforç.

corriola

activitats

26) Indica la força que cal der en cadascun dels casos següents:

a)

b)

Politges i polispastos

La politja ès una palanca de primer grau. Consisteix en una rode de superficie lateral amb forma de canal per on s'introdueixen una corda o una corretja.


Un polispast és un conjunt de politges combinades de tal manera que podem elevar un gran pes fent molt poca força.

Tipus de palanques

Palanca de primer grau
El punt de suport és entre la força i la resistència. Depenent de la longitud dels braços, la força serà més gran, menys gran o igual que la resistència

Palanca de segon grau
La resistència és entre el punt de suport i la força. Aquestes palanques tenen avantatge mecànic; és a dir, aplicant poca força es venç una gran resistència

Palanca de tercer grau
La força és entre el punt de suport i la resistència. Aquestes paraules tenen desavantatge mecànic. A canvi d'aplicar molta força podem moure ràpidament poca resistència.

ACTIVITAT

18)La grua de la figura necessita aixecar una plataforma de sacs de ciment que pesa 5.000N. El contrapès de 10.000N i esta posat a 5 m de la torre. A quina distància de la torre s'axeicarà la plataforma perquè l'estrutura no pateixi?

Palanca

Una màquina és un conjunt de dispositius senzills que fan treball. La palanca és una màquina simple. És capaç de multiplicar la força i pot aixecar molt de pes fent molta força.
Llei de la palanca:  F·Bf = R·Br

Força: F
Resistència: R
Braç: B

La força i la resistència es mesuren en Newtons (N).

2. Calcula la força que has de fer per aixecar una càrrega de 100N en cada cas:

F·Bf = R·Br

F= 500·0,6/0,4

F= 300/0,4

F= 750

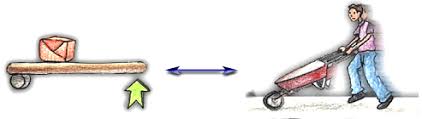

19. Si tinc una força de 500N, quanta càrrega seré capaç de transportar al carretó de la figura?

R=?
F=500N
Br=0,4m
Bf=0,6m

F·Bf=R·Br
R=F·Bf/Br
R=500·0,6/0,4
R=750N

Excercisi 5 pag. 14

Aparell	Amb xarxa de 220 V			Amb xarxa de 12 V
Video	V= 220 V	I= 2 A	P= 440 W	V= 12 V	I= 0,027 A
Ràdio	V= 220 V	I= 0,25 A	P= 55 W	V= 12 V	I= 0,21 A
Rellotge despertador	V= 220 V	I= 0,1 A	P= 22 W	V= 12 V	I= 1,83 A

Actividades

Fes una taula d’aparells elèctrics que utilitzes cada dia , diferenciant els de corrent continnu i els de corrent altern.

Aparells	Corrent continu	Corrent altern
Rentadora	x
Secadora	x
Comandament a distancia		x
Batedora	x
Telèfon inalàmbric		x
Cotxe teledirigit		x

Completa una taula escrivint-hi les magnituds bàsiques elèctriques i les seves unitats corresponents.

Magnituds bàsiques	Unitat
Potència	watts
Intensitat	amperes
Resistència	omhs
Tensió	volts

Indica les fórmules que relacionen les unitats elèctriques

• Llei d’Ohm: R= V·I
• Potència elèctrica: P=V·I
• Energia elèctrica: V=I/P

consum d'energia primària a Espanya 2002

Taula

SEGONS L’ORIGEN		SEGONS L’ÚS
Renovables	No renovables	Convencionals	Alternatives
Hidràulica          Solar          Eòlica          Biomassa          Mareomatriu          Geotèrmica	Carbó           Petrol           Gas natural           Urani	Hidràulica           Carbó           Petrol           Gas natural           Urani	Minihidràulica           Solar           Eòlica           Biomassa           Mareomotriu           Geotèrmica

jclic energia

D'on prové l'energia que consumim?

      1)Segons l'origen: fonts renovables o no renovables

• Són fonts renovables les que són inesgotables o que renoven a un ritme més gran del que consumeixen.
• Són fonts no renovables les que no es renoven a curt termini i, per tant, s'esgoten.

      2)  Segons l'ús: fonts convencionals o alternatives

• Anomenem fonts convencionals les que proporcionen la majoria de l'energia als diferents països.
• Les fonts no convencionals o alternatives són les que tenen un ús menys estès que els anteriors, tot i que cada vegada guanyen més importància, sobretot en el cas de les energies eòlica i solar.

formes d'energia

L'energia es pot manifestar de maneres molt diferents: .Energia mecànica: associada al moviment. .Energia tèrmica: relacionada amb la temperatura. .Energia química: asoociada a reaccions químicas. .Energia nuclear: procedent de la desintegració de substancies radioactives. .Energia radiant: associada a radiaccions electromagnètiques. .Energia elèctrica: relacionada amb càrregues elèctriques en moviment.

Energia

internet

efectes del corrent elèctric

21) Quin efecte elèctric s'utilitza en cadascun d'aquests aparells?

Planxa de vapor: elèctrica a calorífica

Batedora: elèctrica a mecànica

Grua electroimant: elèctrica a magnètica

Estufa: elèctrica a calorífica


Rentadora: elèctrica a mecànica



Assecadora: elèctrica a mecànica i calorífica

Cafetera: elèctrica a calorífica

Aspiradora: elèctrica a mecànica



Bombeta: elèctrica a lumínica i calorífica



Torradora: elèctrica a calorífica


Ventilador: elèctrica a mecànica


Forn: elèctrica a calorífica
